Ação Proporcional

Neste tipo de ação o sinal de controle aplicado a cada instante à planta é proporcional à amplitude do valor do sinal de erro:

$$u(t)=K_p e(t)$$

Assim se, em um dado instante, o valor da saída do processo é menor (maior) que o valor da referência, i.e. $e(t) >0$ ($e(t) < 0$), o controle a ser aplicado será positivo (negativo) e proporcional ao módulo de $e(t)$.

A figura (2.4) mostra a resposta de um sistema considerando-se a aplicação de uma ação proporcional. Note que, quanto maior o ganho $K_p$ menor o erro em regime permanente, isto é, melhor a precisão do sistema em malha fechada. Este erro pode ser diminuído com o aumento do ganho, entretanto nunca conseguiremos anular completamente o erro. Por outro lado, quanto maior o ganho, mais oscilatório tende a ficar o comportamento transitório do sistema em malha fechada. Na maioria dos processos físicos, o aumento excessivo do ganho proporcional pode levar o sistema a instabilidade.

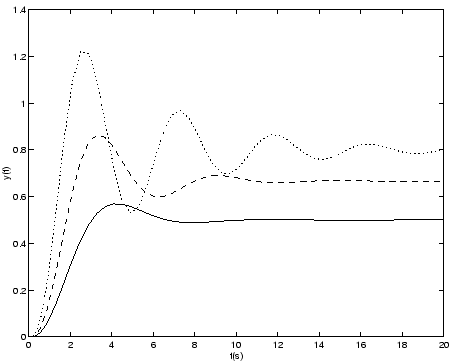

Figure 2.4: ação proporcional: Kp=1(contínuo),2(tracejado),4(pontilhado)
