A partir da função de transferência tem-se diretamente a
resposta em frequência de um sistema, para tanto basta
fazer .
Considerando um sistema cuja função de
transferência é , se alicarmos em sua entrada
um sinal senoidal a saída do sistema
será também um sinal senoidal dado por
onde:
Fazendo variar , podemos representar graficamente a resposta
em freqüência de um sistema seja pelo diagrama de Bode, seja
pelo diagrama de Nyquist. O diagrama de Bode consiste em traçar
separadamente os gráficos de
(curva de módulo)
e
(curva de fase) (figura 1.4)).
Muitas vezes a curva de módulo do diagrama de Bode é graduada em
dB. O diagrama de Nyquist é um diagrama polar (figura 1.5)):
a cada freqüência
corresponde um ponto na curva de Nyquist cujo módulo é dado
por e o angulo é dado por

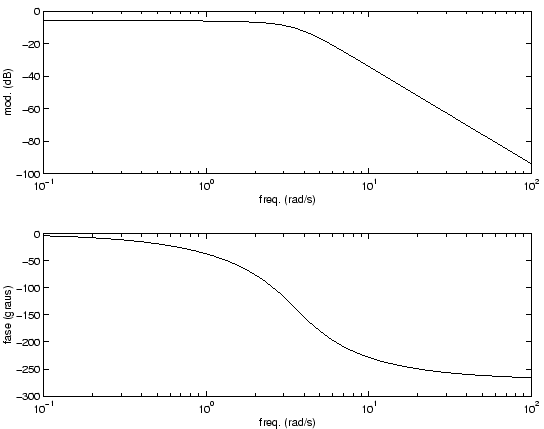

Figure 1.4:
diagrama de Bode
|

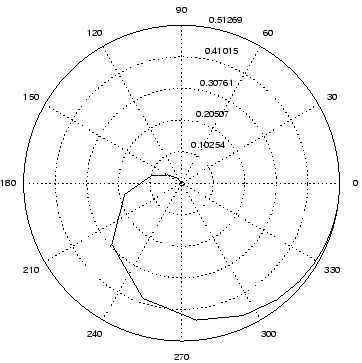

Figure 1.5:
curva de Nyquist
|
