Função de Transferência em malha fechada

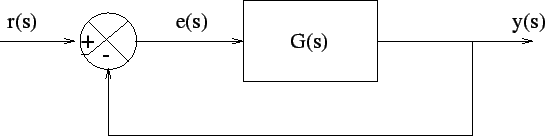

Seja o diagrama em blocos da figura (1.6). A partir deste diagrama tem-se que 1.1 :

Figure 1.6: função de transferência em malha fechada
\includegraphics [width=12cm]{ftmf.eps}


\begin{displaymath}
y(s)=G(s)e(s)=G(s)(r(s)-y(s))
\end{displaymath}

donde

\begin{displaymath}
T(s)=\frac{y(s)}{r(s)}= \frac{G(s)}{1+G(s)}
\end{displaymath}

A funcão de transferência $T(s)$ é denominada função de tranferência em malha fechada enquanto $G(s)$ é chamada de função de tranferência em malha aberta.
